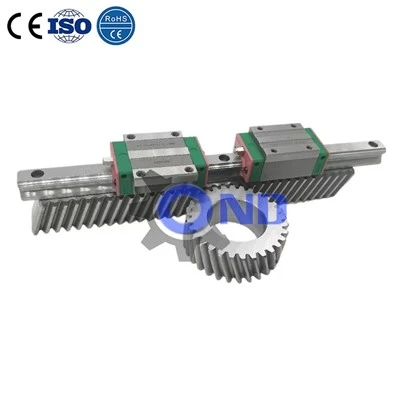

Скоростна стойка

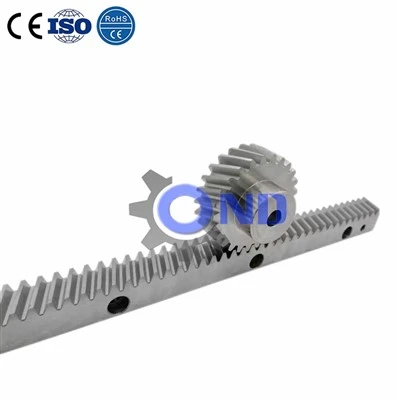

Какво е Gear Rack

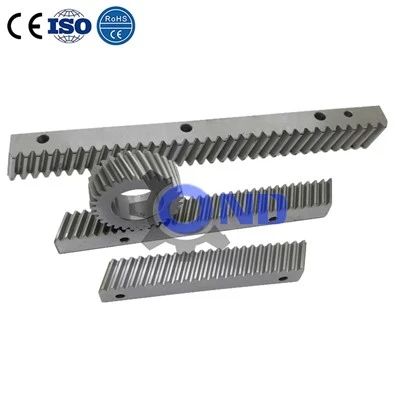

Зъбните рейки се използват за преобразуване на въртеливо движение в линейно движение. Зъбната рейка има прави зъби, врязани в едната повърхност на квадратна или кръгла секция на пръта, и работи с пиньон, който е малко цилиндрично зъбно колело, зацепено със зъбната рейка.
Предимства на Gear Rack
Прецизно линейно движение
Рейка и зъбни колела осигуряват точно и контролирано линейно движение. Захващането на зъбите на зъбните колела осигурява гладко и последователно движение, което позволява на роботите и автоматизираните системи да постигнат прецизно позициониране и повторяемост в своите операции.
Висока ефективност
Зъбните колела с рейка и пиньон имат висока механична ефективност, превръщайки по-голямата част от входната мощност в линейно движение. Тяхното захващане на зъбите осигурява минимални загуби на мощност, което ги прави енергийно ефективни и подходящи за приложения, където запазването на мощността е от съществено значение.
Компактен дизайн
Линейното движение в системите с рейка и зъбно колело се извършва по една ос, което води до компактен и спестяващ място дизайн. Това е особено полезно в роботиката и автоматизацията, където пространствените ограничения са често срещани и компактните компоненти са желателни за ефективна интеграция.
Ниска хлабина
Зъбните колела с зъбна рейка и пиньон могат да бъдат проектирани така, че да имат минимална хлабина, която е хлабината или хлабината между зъбите на зъбните колела. Ниската хлабина гарантира точен контрол на движението и намалява възможността от грешки при позициониране или вибрации по време на операции на робота.
Висока товароносимост
Зъбните колела с рейка и пиньон могат да се справят със значителни натоварвания, което ги прави подходящи за различни роботи в областта на роботиката и автоматизацията, които включват преместване на тежки предмети или прилагане на сила в промишлени условия.
Лесен за изпълнение и контрол
Системите с рейка и пиньон са сравнително прости по дизайн и лесни за внедряване в роботиката и автоматизираните настройки. Те могат да бъдат свързани с различни задвижващи механизми, като двигатели и серво, и да се управляват чрез стандартни техники за управление на движението.
Тиха работа
Добре проектираните системи за зъбна рейка и зъбно колело показват плавна и тиха работа поради постепенното им захващане на зъбите. В чувствителни към шум среди или приложения, където се предпочита намаляването на шума, зъбните колела с зъбна рейка и пиньон са от предимство.
Издръжливост и дълготрайност
Правилно проектираните системи за зъбна рейка и зъбно колело, с подходящи материали и топлинна обработка, показват отлична издръжливост и устойчивост на износване. Това гарантира по-дълъг експлоатационен живот, намалени изисквания за поддръжка и подобрена надеждност за роботизирани и автоматизирани системи.
Гъвкавост и персонализиране
Рейка и зъбни колела могат да бъдат персонализирани, за да отговарят на специфични роботи и автоматизирани приложения. Дизайнерите могат да коригират параметрите на зъбното колело, като профил на зъбите, модул, стъпка и дължина, за да отговарят на изискванията на системата, позволявайки гъвкавост в дизайна.
Широка гама от приложения
Зъбните колела с зъбна рейка и пиньон са многофункционални и намират приложения в различни задачи по роботика и автоматизация, като операции за вземане и поставяне, монтажни линии, обработка на материали, CNC машини, 3D принтери и др.
Защо да изберете нас
Персонализирани решения:Разбираме, че всяко приложение има уникални изисквания и нашият екип може да работи с вас, за да разработим персонализирани зъбни колела, съобразени с вашите специфични нужди. Независимо дали търсите надежден производител на зъбни колела по поръчка, който да отговори на вашите уникални изисквания, ние имаме експертизата и опита, за да предоставим висококачествените решения, от които се нуждаете.
Гарантиране на качеството:Ние се гордеем с предоставянето на зъбни колела с най-високо качество, прецизност и производителност. Нашите продукти се подлагат на строги тестове, за да се гарантира, че отговарят или надвишават индустриалните стандарти.
Техническа поддръжка:Нашият опитен екип е готов да ви помогне с избора на продукт, насоки за инсталиране и всякакви технически въпроси, които може да имате.
Области на приложение:Зъбните колела се използват широко в различни индустрии, включително конвейерни системи, опаковъчни машини, селскостопанско оборудване и др.
Как да използвате Gear Rack
Зъбните рейки преобразуват мощността и движението от въртеливо в линейно движение. За зъбни рейки с прави зъбци, свързващото зъбно колело трябва да бъде с еднаква стъпка и същия ъгъл на натиск. Когато зъбите на зъбната рейка са спираловидни, стъпката, ъгълът на натиск и ъгълът на спиралата както на пиньона, така и на зъбната рейка трябва да бъдат еднакви; въпреки това посоката на ъгъла на спиралата на всеки компонент трябва да е противоположна.
Зъбите на зъбна рейка се изрязват с фреза за зъбна рейка. Фрезовата глава обработва секция от стелажа и след това индексира съседната секция, докато стелажът бъде завършен. Максималната дължина на стелажа е ограничена само от дължината на фрезовата машина. Зъбните рейки могат да бъдат произведени от различни материали, включително стомана, месинг, бронз или пластмаса, и в зависимост от приложението могат да бъдат закалени според изискванията за здравина и издръжливост.
Геометрията на зъбната рейка се определя от няколко параметъра. В теоретичен смисъл зъбната рейка е просто цилиндрично зъбно колело с безкраен диаметър на стъпката. Изчисленията варират в зависимост от това дали зъбите са произведени в нормалната система или в напречната система.
Първата стойност, необходима за производството на зъбна рейка, е стъпката. В метричната система това е известно като модул. С увеличаването на стойността на модула размерът на зъба на зъбното колело се увеличава. В английската стандартна система стъпката на спираловидно зъбно колело е известна като диаметрална стъпка (DP). Той представлява броя на зъбите, които се намират на зъбно колело с референтен диаметър от един инч.
Ъгълът на натиск е ъгълът между линията на действие на зъбните колела и допирателната към делителния кръг. Той определя контакта между зъбите на зъбните колела и влияе върху товароносимостта и ефективността на зъбните колела. В английската система спиралните зъбни колела обикновено имат стойности за ъгъл на натиск от 20 градуса или 14 градуса за 30 минути. За метричните спирални зъбни колела ъгълът на натиск обикновено е 20 градуса.
Броят на зъбите за зъбното колело се избира от крайния потребител въз основа на съотношението на скоростта, което е желано за приложението. Всяко завъртане на зъбното колело ще измине определено линейно разстояние по протежение на зъбната рейка. Зъбно колело с по-малък брой зъби ще трябва да се върти по-бързо от по-голямо зъбно колело, за да измине същото разстояние.
Добавката на зъб на зъбна рейка е линейното разстояние между височината на стъпката и върха на зъба. Съответно, dedendum е линейното разстояние между височината на стъпката и корена на зъба. Сумата от добавката и дедендума определя общата височина на зъба.
Стойността на хлабината е важна за зъбните рейки. Тази стойност измерва разстоянието между зъбите на зъбното колело и зъбите на зъбното колело, когато не са в контакт. Необходимо е да има минимално количество хлабина, за да могат зъбите на зъбното колело да зацепват правилно и за да може смазката да се зацепи с рейката и зъбното колело в тяхната точка на контакт. Тъй като системите с зъбна рейка и зъбно колело обикновено се използват за приложения за позициониране, натрупването на грешки в хлабината може да окаже значително влияние върху точността на позиционирането. Допълнителни механизми като оптични енкодери са включени в системите на зъбна рейка и зъбно колело, за да се поддържа позиционна точност.
Дизайнът на зъбната рейка включва определяне на височината на стъпката, модула, ъгъла на натиск, добавката, дедендума и хлабината. Тези фактори зависят от желаното съотношение на скоростта, изискванията за предаване на мощността и дизайна на механичната система. Зъбните рейки ще предават мощност само между перпендикулярни оси. Докато зъбното колело се върти, зъбите се зацепват и предават въртящ момент от зъбното колело към зъбната рейка. Ако стойката е фиксирана и зъбното колело се върти по посока на часовниковата стрелка, тогава зъбното колело ще се премести надясно. Ако зъбното колело е фиксирано и се върти по посока на часовниковата стрелка, тогава стойката ще се премести наляво. Разстоянието на транслация по протежение на стойката е равно на обиколката на стъпката на зъбното колело. При използване на нормален модул това разстояние е дробно. Когато използвате кръгова стъпка вместо модул, можете да постигнете фиксиран превод. Например, зъбно колело от модул 3 с 30 зъба ще транслира 282,74 милиметра на завъртане, докато пиньон CP10 с 30 зъба ще преведе точно 300 милиметра на завъртане. Друг начин за постигане на фиксирана стойност на въртене е да се използва спирална зъбна рейка и зъбно колело с ъгъл на спиралата от 19 градуса 31' 41", тъй като тази стойност преобразува модула и в кръгова стъпка.
Зъбните рейки са често използван елемент в механичните системи, тъй като са прости по дизайн, ефективни при работа и рентабилни. Разбирането на техническите дефиниции и принципите на дизайна на зъбните рейки е от съществено значение за всеки, който работи с механични системи.
Приложения на Gear Rack
Зъбните рейки се използват за преобразуване на въртеливо движение в линейно движение. Зъбната рейка има прави зъби, врязани в едната повърхност на квадратна или кръгла секция на пръта, и работи с пиньон, който е малко цилиндрично зъбно колело, зацепено със зъбната рейка. Като цяло зъбната рейка и зъбното колело се наричат общо "зъбна рейка и зъбно колело". Има много начини за използване на зъбни колела. Например, както е показано на снимката, зъбно колело се използва със зъбната рейка за въртене на паралелен вал.
За да осигури много варианти на зъбна рейка и зъбно колело, има много видове зъбни рейки на склад. Ако приложението изисква голяма дължина, изискваща множество зъбни рейки последователно, ние имаме рейки с правилно конфигурирани зъбни зъбци в краищата. Те се описват като "зъбни рейки с машинно обработени краища". Когато се произвежда зъбна рейка, процесът на рязане на зъбите и процесът на топлинна обработка могат да доведат до това, че се опитва да излезе от истината. Можем да контролираме това със специални преси и коригиращи процеси.
Има приложения, при които зъбната рейка е неподвижна, докато зъбното колело се движи и други, където зъбното колело се върти на фиксирана ос, докато зъбната рейка се движи. Първият се използва широко в транспортни системи, докато вторият може да се използва в системи за екструдиране и приложения за повдигане/спускане.
Като механичен елемент за прехвърляне на въртеливо в линейно движение, зъбните рейки често се сравняват със сачмено-винтови шайби. Има плюсове и минуси за използването на стелажи вместо сферични винтове. Предимствата на зъбната рейка са нейната механична простота, голяма товароносимост и липса на ограничение на дължината и т.н. Един недостатък обаче е луфтът. Предимствата на сачмено-винтовия винт са високата точност и по-ниската хлабина, докато неговите недостатъци включват ограничението на дължината поради деформация.
Зъбна рейка и зъбно колело се използват за механизми за повдигане (вертикално движение), хоризонтално движение, механизми за позициониране, стопери и за позволяване на синхронното въртене на няколко вала в общи индустриални машини. От друга страна, те се използват и в кормилните системи за промяна на посоката на автомобилите. Характеристиките на системите на зъбна рейка и зъбно колело в кормилното управление са следните: проста структура, висока твърдост, малък и лек и отлична реакция. С този механизъм зъбното колело, монтирано към кормилния вал, е зацепено с кормилна рейка, за да предава въртеливо движение отстрани (преобразувайки го в линейно движение), така че да можете да контролирате колелото. Освен това зъбната рейка се използва за различни други цели, като например играчки и странични плъзгащи се врати. Зъбна рейка и пиньон – създаване на линейно движение
Рейка и зъбно колело се използват при преобразуване на въртеливото движение в линейно движение (или обратното). Зъбно колело с форма на прът с безкраен (плоска повърхност) радиус на цилиндрично зъбно колело се нарича зъбна рейка, а цилиндрично зъбно колело със зацепване се нарича пиньон. Стелажът може да се използва, като се разшири, комбинирайки възможно най-много стелажи с механична обработка на челните повърхности, когато е необходимо.

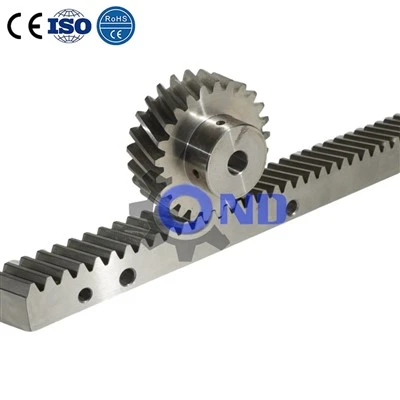

Спиралната рейка е зъбно колело с форма на прът с наклонена линейна следа на зъбите, което се използва, когато са необходими тишина и висока скорост на въртене, и може да бъде зацепено със спирално зъбно колело.
Рейка и пиньон, използвани в автомобилни кормилни механизми
Кормилният механизъм се използва за промяна на посоката на движение на автомобилите и се класифицира главно като тип зъбна рейка и зъбно колело и сферична гайка.
От тези два, кормилният механизъм тип рейка и зъбно колело се е превърнал в основно използван в много малки автомобили. Конструкцията му е проста с други характеристики като леко тегло, висока якост, ниско триене, превъзходна реакция и др.
Кормилният механизъм тип рейка и зъбно колело се състои от зъбно колело, прикрепено към върха на кормилния вал, на който е монтиран воланът. Зъбното колело е зацепено с зъбна рейка, така че движението на дръжката завърта зъбното колело, което на свой ред движи зъбната рейка настрани. Колелото се движи наляво и надясно чрез системата от скоби, свързани към краищата на стойката.
(Внимание: В момента не доставя зъбна рейка и зъбно колело за автомобилни кормилни механизми.)
Материали и термична обработка на рейки и зъбни колела
Що се отнася до материалите на зъбни колела и зъбни колела, се вземат предвид здравината, устойчивостта на абразия и абсорбцията.
Със стомана, S45C (1045 в AISI/SAE, C45 в ISO, еквивалентно на C 45K в DIN), SCM440 (4140 в AISI/SAE, еквивалентно на 42CrMo4V в ISO и DIN), 16MnCr5 (име в ISO, еквивалентно на 17Cr3 в DIN), с неръждаема стомана, SUS303 (303/S30300 в AISI/SAE, 13 в ISO, еквивалентно на X10CrNiS18-9 в DIN), SUS304 (304/S30400 в AISI/SAE, 6 в ISO, еквивалентно на X5CrNi 18-10 в DIN), с пластмасов материал, използвани са подсилен найлон, наречен инженерна пластмаса, полиацетал (еквивалентен на Duracon и POM), полиамид.
По отношение на топлинната обработка на зъбна рейка и зъбно колело се използват термично рафиниране, карбуризиране и закаляване, високочестотно закаляване на зъба и лазерно втвърдяване на зъба в зависимост от видовете материали и цели.
Обща дължина и форма на напречното сечение на стелажа
Общата дължина на стандартните стелажи на пазара обикновено е не повече от 2000 mm и се предлага в 500 mm единици като 500 mm, 1000 mm, 1500 mm.
Освен това, формата на напречното сечение често е квадрат или правоъгълник, а някои са кръгли, наречени тип кръгли стелажи
Изграждане на зъбни рейки
- Въпреки че степента на производствените трудности варира в зависимост от класовете на точност и стандартите, машина за рязане на зъбни зъбни колела и машина за фрезоване на зъбни колела все още могат да се използват за направата на зъбна рейка и зъбно колело.
- Стандартните стелажи, предлагани на пазара, често не са по-дълги от 2000 mm като цяло и се предлагат на парчета от 500 mm като 500 mm, 1000 mm и 1500 mm.
- Освен това, формата на напречното сечение често е квадратна или правоъгълна, докато някои са кръгли и се наричат тип кръгли стелажи.
- Те се създават в световен мащаб от различни производители на зъбни рейки и съоръжения.
Работна процедура на Gear Rack
Пиньонът, кръгло зъбно колело, което задвижва зъбната рейка и я движи най-много около пиньона, работи рамо до рамо със зъбната рейка.
Зъбните рейки се използват в приложения като релсови релси, защото предлагат допълнителната енергия, необходима за задвижване на влак по стръмен наклон. Този механизъм прехвърля въртеливо движение.
Скоростната рейка често се използва в системите на волана, тъй като въртенето на зъбното колело на волана упражнява сила върху зъбната рейка, което влияе върху посоката, в която са изправени гумите на автомобила, и в крайна сметка посоката на автомобила.
Без подходяща зъбна рейка, зъбното колело може да се разхлаби от зъбите на зъбната рейка, оставяйки системата неработеща и увеличавайки риска от повреда и свързаните с това проблеми с безопасността.
Нашата фабрика
Нашата фабрика е създадена през 2000 г., а през 2010 г. основахме чуждестранна търговска компания - Tianjin Ounaida Transmissions Machinery Trading Co., Ltd. Нашата фабрика разполага с модерно и прецизно оборудване за ефективно завършване на производството на продукти.
ЧЗВ
В: Какво е зъбна рейка?
Въпрос: Как правите зъбна рейка и зъбно колело?
В: Към какво е прикрепена зъбната рейка?
В: Какво е пример за зъбна рейка?
Въпрос: От какво са направени зъбните рейки?
Въпрос: Какви части идват с зъбна рейка и зъбно колело?
В: Как се изрязва зъбна рейка?
Въпрос: Как измервате зъбна рейка?
В: Каква машина реже зъбни колела?
В: Как съчетавате екипировката със зъбната рейка?
Въпрос: Как работи зъбната рейка?
В: Какъв е стандартният размер на зъбното колело?
В: Към какво е прикрепена зъбната рейка?
В: Какво е пример за зъбна рейка?
Въпрос: Какво е централното разстояние на зъбна рейка?
Въпрос: От какво са направени зъбните рейки?
В: Какво е предавателното отношение на зъбна рейка?
В: Какво е кормилна рейка?
В: Как изчислявате централното разстояние на зъбна рейка и зъбно колело?
Въпрос: Какъв е въртящият момент на зъбна рейка и зъбно колело?
