Gear
Зъбното колело е въртяща се кръгла машинна част с нарязани зъби или, в случай на зъбно колело или зъбно колело, вмъкнати зъби (наречени зъбни колела), които зацепват с друга (съвместима) зъбна част, за да предават (преобразуват) въртящ момент и скорост. Основният принцип зад работата на зъбните колела е аналогичен на основния принцип на лостовете. Зъбно колело може също да бъде известно неофициално като зъбно колело. Редукторните устройства могат да променят скоростта, въртящия момент и посоката на източник на енергия. Зъбни колела с различни размери предизвикват промяна във въртящия момент, създавайки механично предимство, чрез тяхното предавателно отношение, и по този начин могат да се считат за проста машина.
Предимства на Gear
Чрез използването на зъбни предавки може да се получи голямо съотношение на скоростта с минимално пространство.
Те се използват за предаване на движение на малко централно разстояние на валове
Използвайки зъбни колела, ние можем да предаваме движение между неуспоредни пресичащи се валове.
Зъбните колела са механично здрави, така че могат да се повдигат по-големи товари.
Те се използват за голямо намаляване на скоростта и за предаване на въртящ момент.
Те се използват за положително задвижване, така че съотношението на скоростта остава постоянно.
Предавки се използват за предаване на големи HF
Скоростите изискват само смазване, следователно е необходима по-малко поддръжка.
Те имат дълъг живот, така че скоростната система е много компактна.
Защо да изберете нас
Персонализирани решения:Разбираме, че всяко приложение има уникални изисквания и нашият екип може да работи с вас, за да разработим персонализирани зъбни колела, съобразени с вашите специфични нужди. Независимо дали търсите надежден производител на зъбни колела по поръчка, който да отговори на вашите уникални изисквания, ние имаме експертизата и опита, за да предоставим висококачествените решения, от които се нуждаете.
Гарантиране на качеството:Ние се гордеем с предоставянето на зъбни колела с най-високо качество, прецизност и производителност. Нашите продукти се подлагат на строги тестове, за да се гарантира, че отговарят или надвишават индустриалните стандарти.
Техническа поддръжка:Нашият опитен екип е готов да ви помогне с избора на продукт, насоки за инсталиране и всякакви технически въпроси, които може да имате.
Области на приложение:Зъбните колела се използват широко в различни индустрии, включително конвейерни системи, опаковъчни машини, селскостопанско оборудване и др.
Видове зъбни колела
По-долу са различните видове предавки
Вътрешна предавка
Тези пиньонни колела се използват заедно с външни зъбни колела и имат зъби, които са издълбани в части от цилиндри и конуси. Те се използват в планетарни предавки и връзки тип зъбни колела за валове. Този тип зъбни колела имат един недостатък: променлив брой вътрешни и външни зъбни колела, които трябва да се управляват поради импеданси като еволвентни и трохоидни.
Скосено зъбно колело
Остри зъбни колела с предавателно отношение на скоростта едно се наричат скосени зъбни колела. Те се използват за превключване на посоката на предаване на мощността без промяна на скоростта. Има спирални и прави зъбни колела. Тъй като спиралните скосени зъбни колела създават сила на натиск в аксиална посока, при използването им трябва да се вземат предвид опорните лагери. Всяко скосено зъбно колело, което има ъгъл на вала, различен от стандартните 90 градуса, се нарича ъглово скосено зъбно колело.
Червячна предавка
Червеите и червячните колела са двете части на този вид съоръжения. Червеят е нарязан вал с винтовидна форма, а червячното колело е свързващото зъбно колело. В резултат на използването на различни материали има по-малко триене, когато повърхностите се плъзгат една върху друга и влизат в контакт. Червеят е изработен от твърд материал, докато червячното колело е изработено от мек материал.
Винтова предавка
Винтовите зъбни колела са две спирални зъбни колела с еднакви ръце, монтирани на непаралелни, квазивалове с ъгъл на усукване от 45 градуса. Имат слаба товароносимост и не са подходящи за пренос на големи мощности, тъй като контактът на зъбите е точков. Когато се използват винтови зъбни колела, смазването е важно, тъй като плъзгането на зъбните повърхности предава мощност. Няма ограничения за възможните комбинации от зъби.
Спирално конусно зъбно колело
Конусните зъбни колела с извити зъбни линии са известни като спирални конусни зъбни колела. Те превъзхождат правите конусни зъбни колела по отношение на ефективност, здравина, вибрации и шум поради по-голямото съотношение на контакт на зъбите. Те обаче са по-трудни за създаване. Освен това, извитите зъби осигуряват натиск в аксиална посока. Нулевото конусно зъбно колело е спиралното конусно зъбно колело с най-малък ъгъл на усукване.
Конусни зъбни колела
Конусните зъбни колела изглеждат като конуси и се използват за прехвърляне на сила между два вала, които се пресичат в една точка (пресичащи се валове). Конусът служи като повърхност на стъпката на конусната предавка, а зъбите се нарязват по конуса. Линейни конусни зъбни колела, спираловидни конусни зъбни колела, коси зъбни колела, ъглови конусни зъбни колела, коронни зъбни колела и хипоидни зъбни колела са сред няколкото вида конусни зъбни колела.

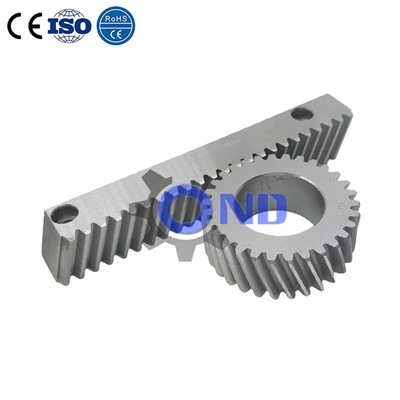

Скоростна стойка
Зъбна рейка е набор от еднакви по размер и оформени зъби, които са равномерно разположени по равна повърхност или прав прът. Зъбната рейка е зъбно колело с форма на цилиндър с безкраен радиус на цилиндъра. Той трансформира въртящия момент в линейно движение чрез зацепване със сферично зъбно колело. Двата вида зъбни рейки, които се отличават с прави зъбни зъбци, са прави зъбни рейки и спирални зъбни рейки. Възможно е да се съединят зъбни рейки от край до край чрез фрезоване на краищата на зъбните рейки.
Цилиндрично зъбно колело
Цилиндричните зъбни колела са цилиндрични зъбни колела със зъбна линия, която е права и успоредна на вала и са подмножество от групата на зъбните колела с паралелен вал. Най-популярните зъбни колела са цилиндричните зъбни колела, защото имат висока степен на прецизност и могат да бъдат произведени с лекота. Характеристиката им е да са свободни от аксиални натоварвания (натоварване на натиск). По-големият от двата, които зацепват, се нарича зъбно колело, а по-малкият като зъбно колело.

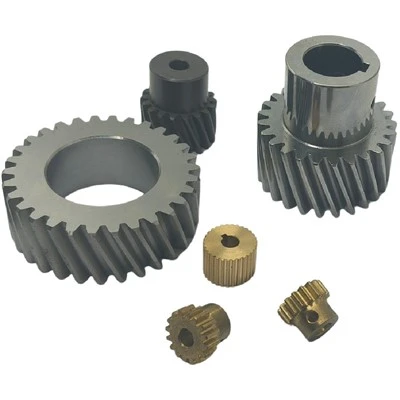

Спирална предавка
Подобно на цилиндричните зъбни колела, спиралните зъбни колела са цилиндрични зъбни колела с навиващи се зъбни линии, които се използват с успоредни валове. Те са полезни за високоскоростни приложения, защото предлагат по-голяма тишина, по-добро зацепване на зъбите от цилиндричните зъбни колела и могат да пренасят по-големи тежести. Аксиалните лагери са необходими при използване на спирални зъбни колела, тъй като те произвеждат сила на натиск в аксиална посока. Тъй като спиралните зъбни колела имат дясно и ляво усукване, зацепващата двойка изисква зъбни колела с противоположната страна.
Двойни винтови зъбни колела
Двойните спирални зъбни колела са вид спирални зъбни колела, при които две спирални чела са разположени една до друга, разделени от интервал. Ъглите на спиралата на всяка страна са идентични, но в опозиция. Чрез използването на двоен спирален комплект зъбни колела се елиминират натоварванията на натиск и се увеличава потенциалът за още повече припокриване на зъбите и по-плавна работа. Подобно на спиралните зъбни колела, затворените зъбни колела понякога използват двойни спирални зъбни колела.
Защо имаме нужда от Gears
Зъбните колела са изключително важно устройство за предаване на въртене от една ос на друга. Следователно зъбните колела могат да регулират изходната скорост на вала. Да приемем, че имате двигател, който се върти със 100 оборота в минута и искате той да се върти само с 50. Може да се използва система от зъбни колела, за да се намали скоростта, така че изходният вал да се върти с половината от скоростта на двигателя.
Освен това зъбните колела се използват широко при обстоятелства с високо натоварване, тъй като техните зъби позволяват по-фин, по-дискретен контрол на движението и силата на вала. Например, ако второто колело в набор от зъбни колела има повече зъби от първото, то се върти по-бавно, но с по-голяма сила от първото. Скоростите също предлагат предимство пред повечето системи с макари в това отношение.
Когато две зъбни колела се зацепят, второто се върти в обратна посока. Например скоростната кутия, разположена в центъра на задната ос на превозно средство със задно задвижване, използва конусообразно конусно зъбно колело, за да премести мощността на задвижващия вал на 90 градуса и да завърти задните колела.
Материали, използвани за зъбни колела
Общите материали, използвани за зъбни колела, включват:
Стомана- Различни видове стомана се използват много често за зъбни колела. Някои примери включват въглеродна стомана, легирана стомана, закалена стомана. Стоманата е издръжлива, здрава и издържа на големи натоварвания.
Излято желязо- Сивият чугун е друг общ материал за някои приложения на зъбни колела. Той е здрав и устойчив на абразия.
Найлон- Понякога се използват найлонови или други пластмасови/полимерни зъбни колела, когато е важно да се намали теглото или да се намали шума. Те са самосмазващи се.
Алуминий- Леки алуминиеви зъбни колела могат да се използват там, където теглото е основна грижа. Алуминиевите сплави са здрави, но може да не издържат толкова дълго, колкото стоманата в някои приложения.
Месинг- Понякога се използва за зъбни колела. Месингът е по-устойчив на корозия от стоманата и се самосмазва. Но не толкова здрав като стоманата.
Композитни материали- Подсилените с влакна пластмаси и други композити набират популярност за определени приложения на съоръжения. Те могат да бъдат проектирани за здравина и устойчивост на износване.
Керамика- Усъвършенстваните керамични материали като силициев карбид осигуряват изключителна твърдост и устойчивост на износване, но са много крехки. Използва се в тежки условия.
Композитни материали с метална матрица- Включете сплави, подсилени с керамика, за да осигурите здравината на метала с твърдост/устойчивост на корозия на керамиката.
Характеристики на дизайна на предавката
Зъбните колела се предлагат в различни дизайни, конструкции и конфигурации, за да отговарят на широк спектър от индустрии и приложения. Тези различни характеристики позволяват предавките да бъдат класифицирани и категоризирани по няколко различни начина, които включват:
Форма на зъбно колело
● Дизайн и конструкция на зъбни колела
● Конфигурация на зъбни оси
● Форма на зъбно колело
Повечето видове зъбни колела са кръгли – т.е. зъбите на зъбните колела са разположени около цилиндрично тяло на зъбно колело с кръгла повърхност – но има и някои некръгли зъбни колела. Тези зъбни колела могат да имат елипсовидни, триъгълни и квадратни лица.
Устройствата и системите, които използват кръгли зъбни колела, изпитват постоянство в изразените предавателни отношения (т.е. съотношението на изхода към входа) — както за скоростта на въртене, така и за въртящия момент. Постоянността на предавателното отношение означава, че при една и съща входна мощност (скорост или въртящ момент), устройството или системата постоянно осигурява една и съща изходна скорост и въртящ момент.
От друга страна, устройствата и системите, които използват некръгли предавки, изпитват променливи съотношения на скоростта и въртящия момент. Променливата скорост и въртящият момент позволяват на некръглите предавки да изпълняват специални или неравномерни изисквания за движение, като редуващо се увеличаване и намаляване на изходната скорост, многоскоростно и реверсивно движение. Освен това линейните зъбни колела, като зъбни рейки, могат да преобразуват въртеливото движение на задвижващото зъбно колело в транслационно движение (или комбинация от транслационно и въртеливо движение) на задвижваното зъбно колело.
Зъбите на зъбното колело също се наричат зъбни колела, поради което зъбното колело се нарича и с донякъде архаичния термин зъбно колело. Докато в предишния раздел зъбните колела бяха категоризирани въз основа на цялостната форма на тялото на зъбното колело, този раздел описва характеристиките, свързани с дизайна и конструкцията на техните зъбци (т.е. зъбни колела). Съществуват няколко често срещани опции за дизайн и конструкция за зъбите на зъбни колела, включително:
● Структура на зъбите
● Поставяне на зъбите
● Профил на зъбите
● Структура на зъбните колела
В зависимост от конструкцията на зъбното колело, зъбите на зъбното колело се изрязват директно в заготовката на зъбното колело или се вмъкват като отделни оформени компоненти в заготовката на зъбното колело. За повечето приложения, след като предавката се поддаде на умора, тя може да бъде сменена изцяло. Въпреки това, предимството на използването на зъбни колела с отделни зъбни компоненти е възможността за индивидуална смяна на зъбите, тъй като всеки се уморява, вместо да се заменя целия компонент на зъбното колело. Тази възможност може да помогне за намаляване на общите разходи за смяна на зъбни колела с течение на времето, тъй като отделните зъбни колела са налични на по-ниска цена в сравнение с тази на цяло зъбно колело. Освен това, то
позволява да се запазят и съхранят специализирани, персонализирани или по друг начин трудни за намиране тела на зъбни колела.
Разположение на зъбите на зъбните колела
Зъбите на зъбното колело се изрязват или вмъкват върху външната или вътрешната повърхност на тялото на зъбното колело. При външните зъбни колела зъбите са разположени върху външната повърхност на тялото на зъбното колело, сочещи навън от центъра на зъбното колело. От друга страна, при вътрешните зъбни колела зъбите са поставени върху вътрешната повърхност на тялото на зъбното колело, насочени навътре към центъра на зъбното колело. При съчетани двойки, разположението на зъбите на зъбното колело на всяко от телата на зъбното колело до голяма степен определя движението на задвижваното зъбно колело.
Когато и двете зъбни колела в съчетана двойка са от външен тип, задвижващото и задвижваното зъбно колело (и съответният им вал или основен компонент) се въртят или се движат в противоположни посоки. Ако дадено приложение изисква входът и изходът да се въртят или движат в една и съща посока, обикновено се използва празно зъбно колело (т.е. зъбно колело, поставено между задвижващото и задвижваното зъбно колело), за да се промени посоката на въртене на задвижваното зъбно колело.
Ако едното съчетано зъбно колело е вътрешно зъбно колело, а другото е външно зъбно колело, и задвижващото, и задвижваното зъбно колело се въртят в една и съща посока. Този тип конфигурация на двойка зъбни колела премахва необходимостта от празно зъбно колело в приложения, които изискват една и съща посока на въртене в задвижващото и задвижваното зъбно колело. Освен това, конфигурации, които използват вътрешна-външна зъбна двойка, са подходящи за приложения с ограничено или ограничено пространство, тъй като зъбните колела и техният вал или основни компоненти могат да бъдат разположени по-близо една до друга, отколкото е възможно при сравнима външна зъбна двойка.
Профилът на зъбите на зъбно колело се отнася до формата на напречното сечение на зъбите на зъбното колело и влияе върху различни работни характеристики на зъбното колело, включително съотношението на скоростта и изпитваното триене. Въпреки че има голям брой налични профили на зъбите за проектиране и конструиране на зъбни колела, има три основни типа използвани профили на зъбите - еволвентен, трохоиден и циклоиден.
Зъбите на еволвентните зъбни колела следват форма, определена от еволвентната крива на кръг, който е геометрично място, образувано от крайната точка на въображаема линия, допирателна към основния кръг, докато линията се търкаля по обиколката на кръга. В цялата индустрия по-голямата част от произведените зъбни колела използват еволвентен профил на зъбите както поради лекотата на производство, така и поради плавността му на работа. В сравнение с някои от другите профили, еволвентният профил се състои от по-малко криви, което прави производството на еволвентни зъби на зъбни колела по-лесно и, следователно, необходимото производствено оборудване по-евтино, което намалява общата цена на производството. Предимството на зъбите на еволвентните зъбни колела се крие в тяхното постоянство на ъгъла на натиск по време на зацепване на зъбното колело и способността да понасят промени в разстоянието между центровете на зъбните колела без въздействие върху постоянството на предавателното отношение за въртящ момент и скорост. Постоянността на ъгъла на натиск позволява еволвентните зъбни колела да работят по-гладко от зъбните колела с други профили на зъбите, а толерантността на вариациите позволява по-голяма гъвкавост в рамките на спецификациите на дизайна на зъбните колела.
За разлика от еволвентна крива, при която линията се търкаля по обиколката на окръжност, трохоидната крива е геометрично място, образувано от точка на фиксирано разстояние (a) от центъра на окръжност с даден радиус (r), докато окръжността се търкаля по права линия. Трохоидите са обща категория криви, която включва циклоиди.
● Ако a
● ако a=r, тогава образуваната крива е циклоида
● if a>r, тогава образуваната крива е удължена циклоида
В сравнение с еволвентния профил на зъбите на зъбно колело, тези профили рядко се използват за проектиране и конструиране на зъбни колела, освен за използване в специализирани приложения. Например, трохоидалните зъбни колела често се използват в помпи, а циклоидалните зъбни колела в вентилатори под налягане и часовници. Въпреки ограничените им приложения, трохоидният и циклоидният профил предлагат няколко предимства пред еволвентния профил, включително по-голяма издръжливост на зъбите и елиминиране на смущенията.
Конфигурация на зъбни оси
Конфигурацията на осите на зъбно колело се отнася до ориентацията на осите - по които лежат валовете на зъбните колела и около които се въртят зъбните колела - една спрямо друга. Има три основни конфигурации на оси, използвани от зъбни колела:
● Паралелен
● Пресичане
● Неуспоредни, непресичащи се
Конфигурации на паралелни зъбни колела
Както е посочено от името, паралелните конфигурации включват зъбни колела, свързани към въртящи се валове на успоредни оси в една и съща равнина. Въртенето на задвижващия вал (и задвижващото зъбно колело) е в обратна посока на това на задвижвания вал (и задвижваното зъбно колело) и ефективността на предаване на мощност и движение обикновено е висока. Някои от видовете зъбни колела, които използват паралелни конфигурации, включват цилиндрични зъбни колела, спираловидни зъбни колела, вътрешни зъбни колела и някои варианти на зъбна рейка и зъбно колело.
Пресичащи се конфигурации на съоръжения
При пресичащи се конфигурации зъбните валове са на пресичащи се оси в една и съща равнина. Подобно на паралелната конфигурация, тази конфигурация обикновено има висока ефективност на предаване. Конусните зъбни колела - включително скосени, прави скосени и спирални конусни зъбни колела - са сред групата зъбни колела, които използват пресичащи се конфигурации. Типичните приложения за пресичащи се двойки зъбни колела включват промяна на посоката на движение в системите за предаване на мощност.
Непаралелни, непресичащи се конфигурации на зъбни колела
Двойките зъбни колела с непаралелна, непресичаща се конфигурация имат валове, съществуващи върху оси, които се пресичат (т.е. не са успоредни), но не в една и съща равнина (т.е. не се пресичат). За разлика от паралелните и пресичащите се конфигурации, тази конфигурация обикновено има ниска ефективност на движение и предаване на мощност. Някои примери за непаралелни, непресичащи се предавки включват винтови предавки, червячни предавки и хипоидни предавки.
Освен характеристиките на дизайна, споменати по-горе, има няколко други опции, които професионалистът в индустрията или агентът за доставки може да вземе предвид, когато проектира и избира зъбно колело за тяхното конкретно приложение. Някои от другите характеристики, които могат да бъдат взети предвид, включват строителен материал, обработка на повърхността, брой зъби, ъгъл на зъбите и тип смазка и метод на смазване.
Можете ли да ни дадете някои съвети как да изберем най-добрия тип екипировка за различни приложения?
Това е често срещан въпрос, който моят екип и аз срещаме всеки ден. Истинският отговор е, че всеки тип зъбно колело предлага уникални предимства въз основа на геометрията на зъбното колело и характеристиките на мрежата.
За да се намери правилният стил на предавка за дадено приложение, първото съображение трябва да бъде какъв тип предавка ще пасне на ориентацията на вала на системата. Възможностите са:
● Паралелни оси
● Пресичащи се оси
● Непаралелни и непресичащи се оси
Тъй като всяко решение винаги ще бъде специфично за приложението, тогава трябва да се установи следната информация:
● RPM / предавателно отношение
● Изисквания за натоварване / въртящ момент / работен цикъл
● Среда, в която ще функционира
● Жилищни ограничения
● Целеви цени
След като имаме пълно разбиране какво се изисква, можем да предложим подходящо решение, което се основава на специфичните параметри на приложението. Важно е да се отбележи, че цилиндричните/спиралните зъбни колела са най-често използвани поради широкия диапазон от налична конфигурация на зъбите и тяхната гъвкавост за прилагане към много механизми. Например, две цилиндрични зъбни колела могат да се зацепват в механизъм с паралелен вал, позволяващ предаване на движение и обръщане на посоката, или пиньон може да се свърже с зъбна рейка, като по този начин преобразува въртеливото движение в линейно движение, и накрая цилиндричното зъбно колело може да бъде част от планетарен зъбен механизъм, в който ще се свързва с вътрешно зъбно колело и ще се използва като ускорител или редуктор на скоростта.
