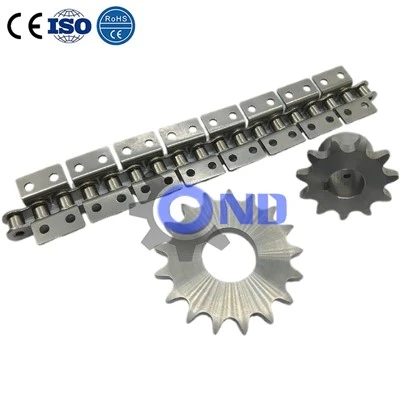

Стандартна ANSI #40 #240 ролкова верига с прикачен файл A1 A2

Стандартни модели на ролкови вериги

Стандартните ролкови вериги са категоризирани по размер на терена, строителство и международни стандарти . Най -често срещаните класификационни системи включват ANSI (американски) и ISO (международни) стандарти . по -долу са ключови модели и техните спецификации:

1. ANSI стандартни ролкови вериги

Конвенция за именуване: базирани на числа (e . g ., 25, 35, 40, 50, 60, 80) .

Общи модели ANSI:

#25: Най-малката стандартна верига (стъпка: 6 . 35 mm), използвана в светлинни приложения (e . g ., велосипеди, машини).

#35: Pitch 9 . 525 mm, за умерени товари (транспортьори, мотоциклети).

#40: Най -широко използван (стъпка 12 . 7 mm), идеален за индустриални машини, селскостопанско оборудване.

#50/60/80: вериги с тежко натоварване (стъпка 15 . 88–25,4 мм), използвани в строителството, добива и горското стопанство.

2. ISO стандартни ролкови вериги (метричен)

Конвенция за именуване: "B" серия (e . g ., 04b, 06b, 08b, 10b, 12b, 16b) .

Общи ISO модели:

04b: Pitch 6 . 0 mm (ултра-светлинно мито).

06b: Pitch 9 . 525 mm (съвпада ANSI #35).

08b: Pitch 12 . 7 mm (съвпада ANSI #40).

10b/12b/16b: Тежко дежурство (стъпка 15 . 88–25,4 мм).

Измерение

Ролкови вериги с прикачени файлове
Ролерите с прикачени файлове са специализирани компоненти за предаване на мощност, които комбинират стандартната функционалност на валярната верига с персонализирани функции за привързване . Тези вериги се използват широко при обработка на материали, транспортиране на системи и индустриална автоматизация, където се изискват както мощност, така и компонентна връзка .

Основни характеристики

Структура на основната верига

Се състои от вътрешни/външни плочи, щифтове, втулки и ролки

Съответства на стандартите ANSI/ISO за стандартни размери на терена

Типове прикачени файлове

Удължени вътрешни/външни плочи (прави, огънати или компенсирани)

Специализирани скоби или уши, заварени/нитове за верижни връзки

Общи конфигурации: k-тип (единичен прикачен файл), m-тип (двойно прикачване)

Материал и лечение

Въглеродна стомана (стандартна) или неръждаема стомана (устойчива на корозия)

Незадължителна топлинна обработка или покритие (e . g ., цинково/никелово покритие)

Първични приложения

Конвейерни системи (обработка на храни, опаковъчни линии)

Селскостопански машини (комбайни, балери)

Автомобилни линии

Ескалаторни стъпки

Оборудване за обработка на дървен материал

Предимства

Двойна функционалност: Предаване на мощност + Монтиране на компоненти

Персонализирано разстояние/стъпка на привързаност

Висока якост на опън (обикновено 500-2, 500 kgf)

Съвместим със стандартни зъбни колела

Съображения за подбор

Тип на прикачване/позиция спрямо посоката на веригата

Необходим товарен капацитет (статичен и динамичен)

Фактори на околната среда (температура, химикали, влага)

Изисквания за поддръжка (честота на смазване)

Общи стандарти: ANSI, ISO (за размери на прикачения файл) . Правилното подравняване и опъване са от решаващо значение за оптималната ефективност и разширения живот на услугата .

Свържете се с нас

Имейл: Rubyyang2001@gmail.com

WhatsApp/WeChat: +8615022638120

Линия: Rubyyang0428

Тип

Подробности

Тип: 08a -1, 08a -2, 08a -3, 20a -1, 20a -2, 20a {-3, 32a {-1, 32a -2, 32a}, 32};

Диаметър на ролката: 3.3mm, 5.08mm, 10.16mm, 19.05mm, 35.71mm и т.н.

Стандарт: ANSI, DIN, ISO;
